Проект «Сланцы»каркасный дом 43 м², 9×6 м, с крыльцом
Для самостоятельного строительства7 000 ₽
43 м²9.0 × 6.0 мОдноэтажный1 спальня1 санузелКрыльцо
Проект — на строительство одного дома. Свайное поле в комплекте, инженерные сети не входят. Нажимая «Купить проект», вы принимаете условия публичной оферты и политики обработки персональных данных.
Комплект из 61 листа в формате PDF и 3D-модели дома и каркаса (BIMx). Файлы приходят на e-mail через 2 минуты после оплаты. Карта раскроя доски — в подарок.
Компактный одноэтажный каркасный дом 9.0 × 6.0 м на свайном фундаменте. Кухня-гостиная 19,5 м², спальня, бойлерная и крыльцо. Проект рассчитан на снеговой район III и ветровой II по СП 20.13330.2016 — подходит для Ленинградской области и регионов с сопоставимыми или меньшими нагрузками.

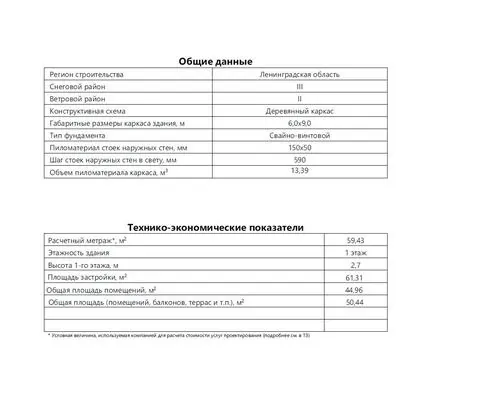

Характеристики
Тип строения:Дом
Объём пиломатериала для силового каркаса:13,39 м³
Общая площадь:43 м²
Сечение стоек наружных стен каркаса:50×150
Размер дома:9.0 × 6.0 м
Тип пиломатериала:Нестроганная доска
Тип фундамента:Сваи
Шаг стоек наружных стен каркаса:590 мм в свету
Этажи:Одноэтажный
Снеговая/Ветровая нагрузка:III-II
Спальни:Одна
Проект адаптирован под регион:Ленинградская область
Санузлы:Один
Формат файлов:PDF, 61 лист + 3D-модели BIMx
Состав помещений
Кухня-гостиная:19,50 м²
Прихожая:4,36 м²
Спальня:10,25 м²
Коридор:3,60 м²
Кладовая:2,70 м²
Бойлерная:1,80 м²
Сан-узел:2,75 м²
Крыльцо:5,48 м²

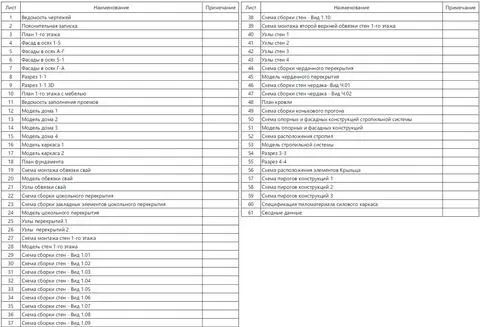

Что входит в проект
Эскизная часть

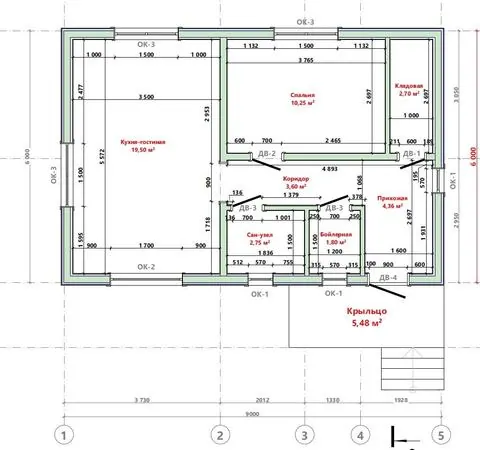

- 1План 1-го этажа (в том числе с мебелью)

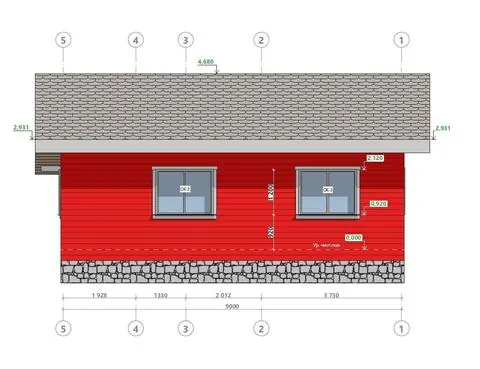

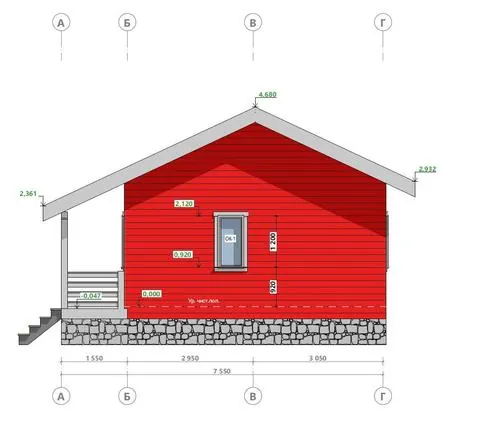

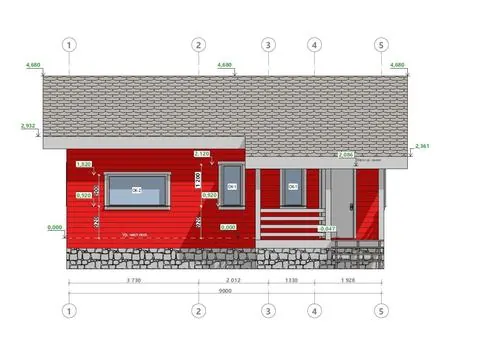

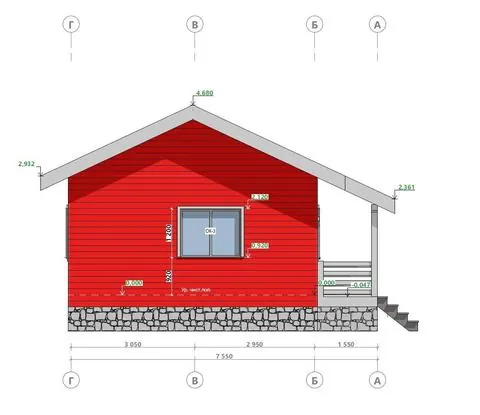

- 2Фасады с четырёх сторон

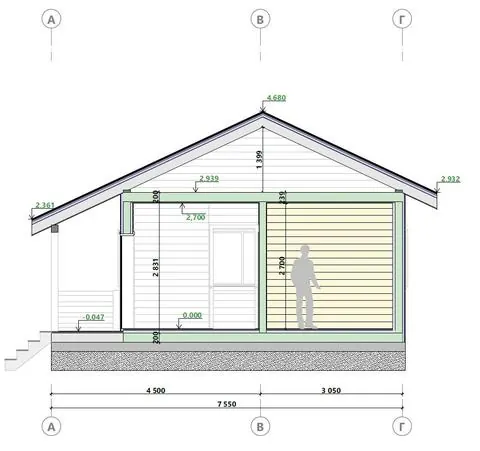

- 3Разрезы, в том числе 3D
- 4Модель дома и модель каркаса
- 5План кровли
- 6Ведомость заполнения проёмов
Конструктивный раздел
- 1План фундамента, схема монтажа и узлы обвязки свай
- 2Схемы сборки цокольного перекрытия с узлами
- 3Схемы монтажа и сборки стен (все виды)
- 4Узлы стен
- 5Схемы сборки чердачного перекрытия и стен чердака
- 6Стропильная система: схемы, коньковый прогон, узлы
- 7Схема расположения элементов крыльца
- 8Схемы пирогов конструкций

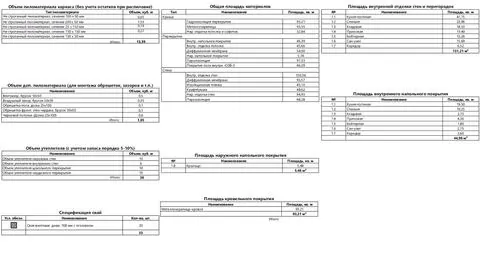

- 9Спецификация пиломатериала силового каркаса
- 10Сводные данные
Комплект из 61 листа. Проект передаётся в электронном виде, в формате PDF, плюс 3D-модели дома и каркаса (BIMx). Карта раскроя доски — в подарок.
1Оплачиваете онлайн картой или через СБП
2Через 2 минуты приходит письмо со ссылкой на архив
3Скачиваете PDF-чертежи и 3D-модели — ссылка действует 7 дней
Купить проект за 7 000 ₽
Проект — на строительство одного дома. Свайное поле в комплекте, инженерные сети не входят. Нажимая «Купить проект», вы принимаете условия публичной оферты и политики обработки персональных данных.
