Проект «Волхов»каркасный дом 99 м², 10×8 м, с террасой
Для самостоятельного строительства10 000 ₽
99 м²10.0 × 8.0 мОдноэтажный2 спальни1 санузелТерраса
Проект — на строительство одного дома. Свайное поле в комплекте, инженерные сети не входят. Нажимая «Купить проект», вы принимаете условия публичной оферты и политики обработки персональных данных.
Комплект из 68 листов в формате PDF и 3D-модели дома и каркаса (BIMx). Файлы приходят на e-mail через 2 минуты после оплаты. Карта раскроя доски — в подарок.

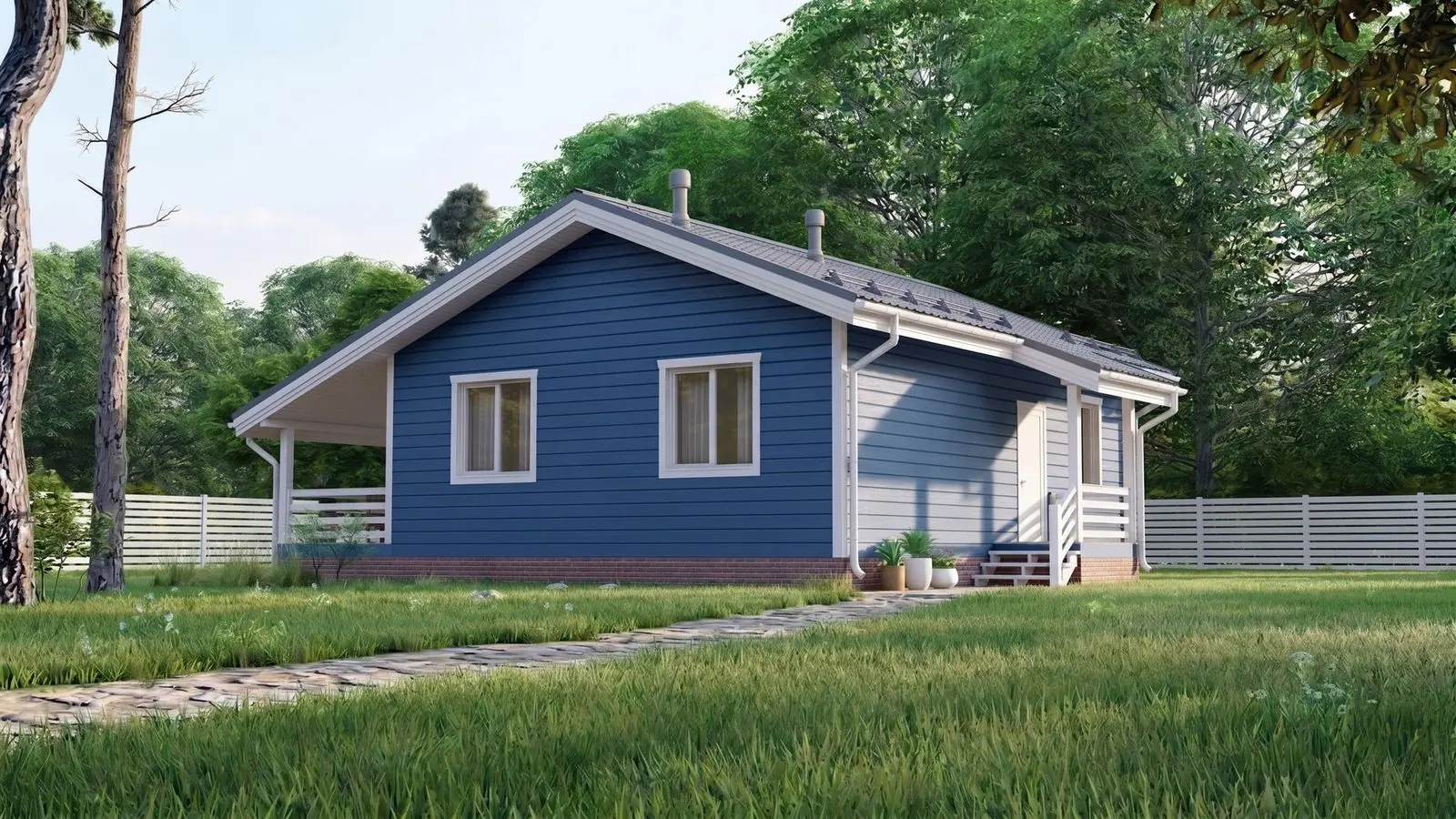

Одноэтажный каркасный дом с террасой 10.0 × 8.0 м на свайном фундаменте. Проект рассчитан на снеговой район III и ветровой II по СП 20.13330.2016 — подходит для Ленинградской области и регионов с сопоставимыми или меньшими нагрузками.
Характеристики
Тип строения:Дом с террасой
Объём пиломатериала для силового каркаса:17,64 м³
Общая площадь:99 м²
Сечение стоек наружных стен каркаса:150×50
Размер дома:10.0 × 8.0 м
Тип пиломатериала:Нестроганная доска
Тип фундамента:Сваи
Шаг стоек наружных стен каркаса:590 мм в свету
Этажи:Одноэтажный
Снеговая/Ветровая нагрузка:III-II
Спальни:Две
Проект адаптирован под регион:Ленинградская область
Санузлы:Один
Формат файлов:PDF, 68 листов + 3D-модели BIMx
Состав помещений
Кухня-гостиная:23,46 м²
Холл:8,07 м²
Спальня 1:10,85 м²
Тамбур:3,69 м²
Спальня 2:10,06 м²
Кладовая:3,27 м²
Ванная:3,48 м²
Котельная:4,98 м²
Крыльцо:3,38 м²
Терраса:15,00 м²

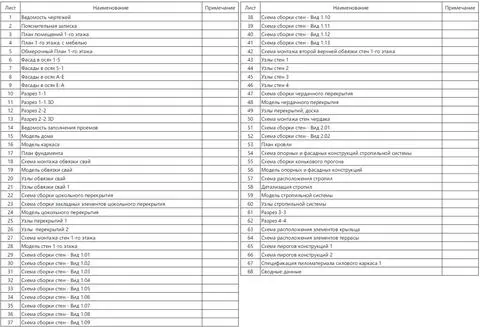

Что входит в проект
Эскизная часть

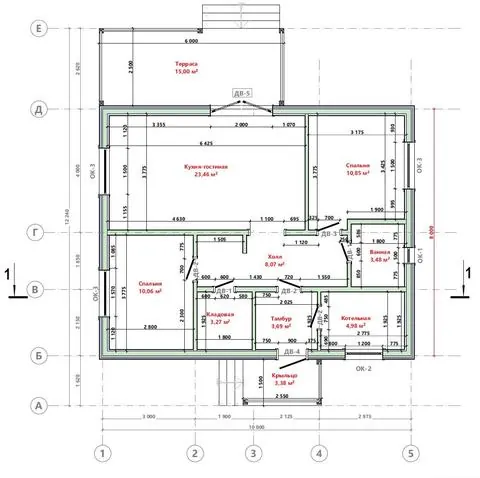

- 1Планы 1-го этажа (в том числе с мебелью, обмерочный)

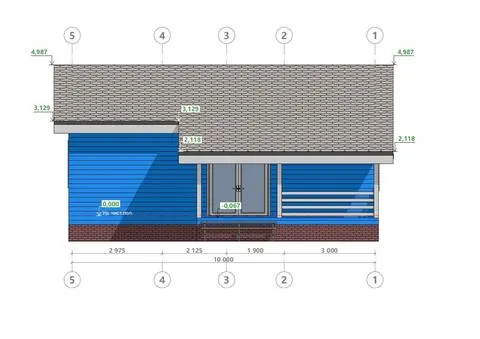

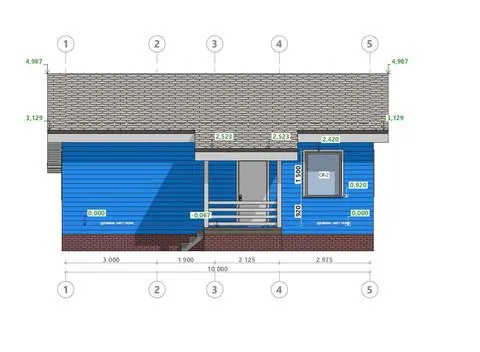

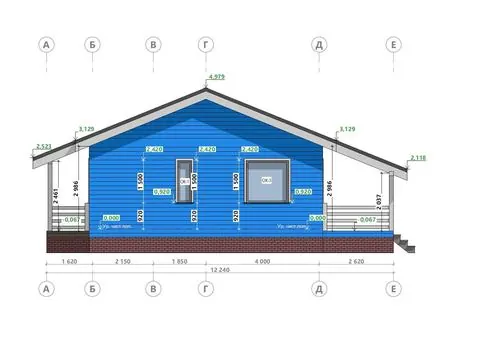

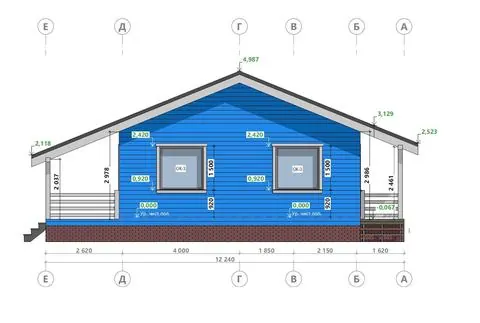

- 2Фасады с четырёх сторон

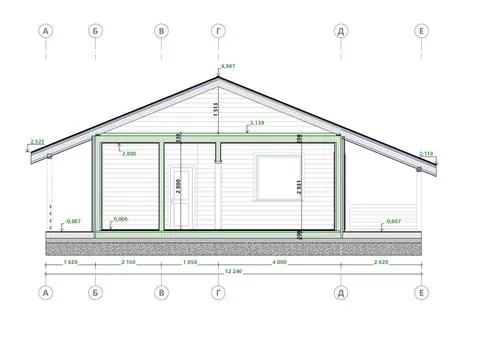

- 3Разрезы, в том числе 3D
- 4Модель дома и модель каркаса
- 5План кровли
- 6Ведомость заполнения проёмов
Конструктивный раздел
- 1План фундамента, схема монтажа и узлы обвязки свай
- 2Схемы сборки цокольного перекрытия с узлами
- 3Схемы монтажа и сборки стен (все виды)
- 4Узлы стен
- 5Схемы сборки чердачного перекрытия и стен чердака
- 6Коньковый прогон и стропильная система: схемы, узлы
- 7Схемы расположения элементов крыльца и террасы
- 8Схемы пирогов конструкций

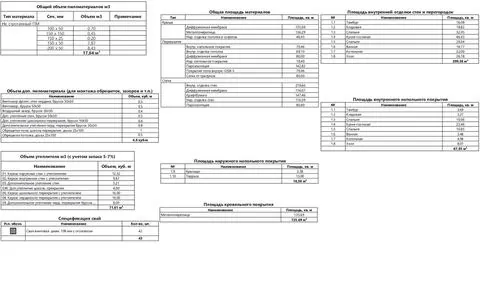

- 9Спецификация пиломатериала силового каркаса

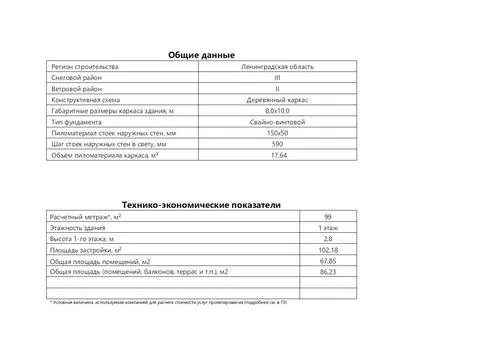

- 10Сводные данные
Комплект из 68 листов. Проект передаётся в электронном виде, в формате PDF, плюс 3D-модели дома и каркаса (BIMx). Карта раскроя доски — в подарок.
